管線永久修補材料一

產品名稱

 Clock Spring & SnapWrap

 產品說明



"Clock Spring"是指一個以玻璃纖維及樹脂為母體的相關產品群,使用來做為高壓氣體管路上之管路缺陷維修、防止變形破裂、強化凹陷處,或其機械性他缺陷。Clock Spring 可提供直徑456英吋(1021422mm)之管路上,管路受到腐蝕但至少還具有20%之管壁厚度之永久性結構強化。如經適當的安裝,可在維修區域恢復完全的強度。

此系統之操作為拘束管路缺陷處,使之不致於膨脹。捆綁的壓力是透過具有高壓縮力的填料傳遞到合成材料捲繞的套筒(Clock Spring),再反射回管子上。

Clock Spring 之技術適合於包括:阻止破裂延伸及腐蝕處維修(最大管壁厚80%的缺失),還有鈍物擊傷、周圍焊接區維修(腐蝕或機械性損傷),彎曲及肘節部分的缺陷維修等之各種應用。在所有非標準維修或破裂阻止、圓周焊接、彎曲或肘節維修。

除了提供外部缺陷的永久性維修外,Clock Spring 的技術也可能用來提供暫時性的內部腐蝕缺陷之強化。Clock Spring 無法阻止內部之腐蝕,因此維修之耐久性,將與缺陷之成長速率相關。



"SnapWrap"管路強化套件包含同心圓設計高強度防腐蝕複合分割式襯套、高效能黏著劑以及填充劑材料。複合分割式襯套具獨特造型及尺寸,以包覆在管路周邊。每一層以及管路表面彼此黏附。標準元件尺寸適用管路直徑自3/4英吋至24英吋。



Clock Spring 產品規格表



            套捲規格

使用                   設計來對管路上的損壞及腐蝕(少於管壁厚80%),做維修及強化。

標準配置            8(厚度0.5英吋(1.3公分)

使用溫度            華氏0度至120(攝氏-18度至49)

施工溫度            華氏-20度至130(攝氏-29度至54)

                              (若溫度低於華氏-20度:請與製造廠連絡)

單層厚度         :    0.06英吋 ± .01英吋 (1.52 mm ± 0.25 mm)

寬度                   11.500英吋 ± 0.500英吋 (292毫米± 13毫米)

長度                   Clock Spring 的長度是配合個別管徑,以確保施工完畢時都有8層。

黏著劑規格

混合黏度            15,000-20,000 cps

使用期限             製造日起12個月

填充劑規格

混合濃度            180,000 cps

使用期限             製造日起12個月

活化劑規格

使用期限               12個月,依使用期限標籤(冷藏在華氏38度至52度可以延長材料使用期



SnapWrap 產品規格表



            襯套規格

使用                   設計以維修/強化小直徑管路受損或腐蝕的區段,使其能在達500 PSI的壓力及90%以下穿透管壁缺陷運作。

標準配置            8標稱厚度=3/8英吋(依製造廠分析的不同,使用的層數可能改變)

使用溫度            華氏0度至120(攝氏-18度至49)

施工溫度            華氏-20度至130(攝氏-29度至54)

                           (若溫度低於華氏-20度:請與製造廠連絡)

材料                   電子級玻璃粉以及聚酯樹脂

單層厚度            0.40英吋 ± 0.10英吋 (1.01毫米 ± 0.13毫米)

寬度                   11.500英吋 ± 0.500英吋 (292毫米± 13毫米)

長度                   堵漏修復(SnapWrap)長度依對應管路外徑而不同,以確保安裝完成後能達到所需的層數。

黏著劑規格

混合黏度            15,000-20,000 cps

使用期限             製造日起12個月

填充劑規格

混合濃度            180,000 cps

使用期限             製造日起12個月

活化劑規格

使用期限                12個月,依使用期限標籤(冷藏在華氏38度至52度可以延長材料使用期

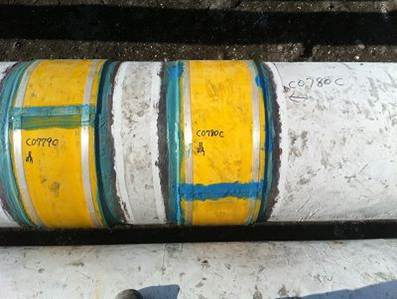

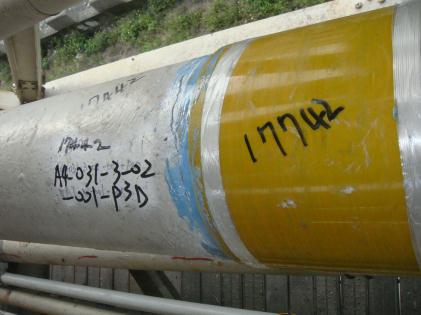

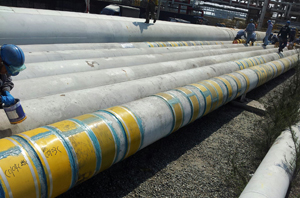

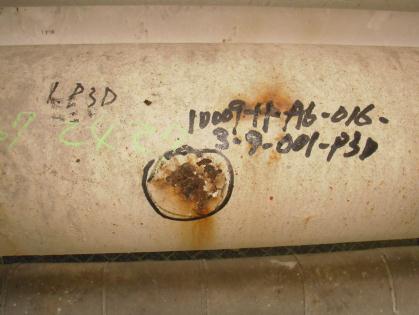

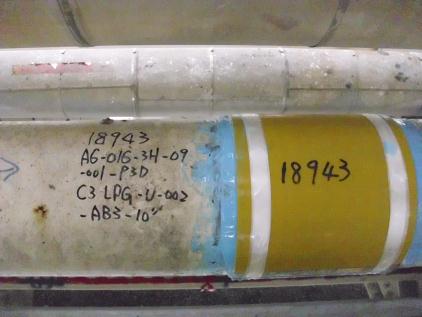

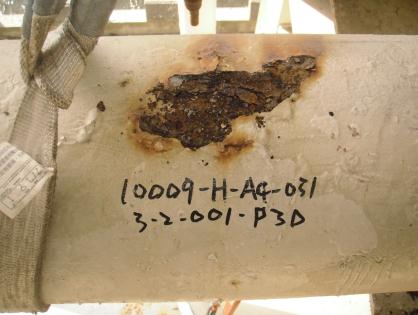

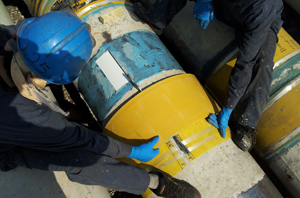

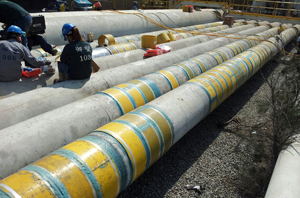

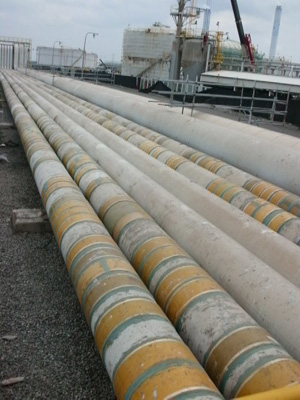

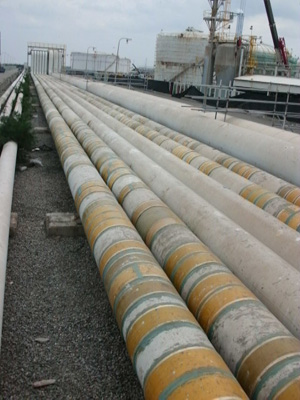

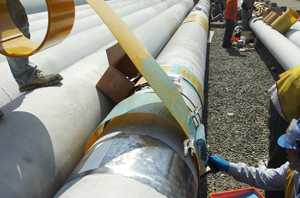

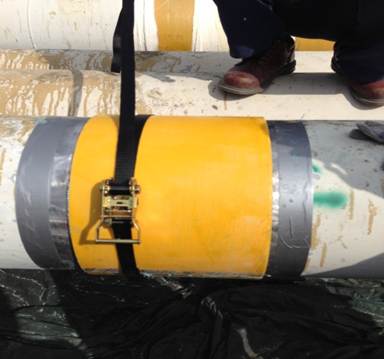

◎圖片






前                                                      中                                                    後



前                                                     中                                                    後
