管線永久修補材料二

產品名稱

  Clock Spring Contour

 產品說明



Clock Spring Contour是源自於Clock Spring克漏克管線補強』,技術專利的最先進合成維修技術。可以使用在管路之肘節、T形肘、縮管及其他部分之維修。此靈活的技術是特別為現場,常見到的複雜幾何形狀的管路系統所設計的。沒有尺寸量測的等待,也無須加熱,處理迅速,就如同Clock Spring克漏克管線補強』,產品一向讓人所預期的

                        Contour基本介紹:

                  •      強化液態環氧樹脂

                  •      強化「非編織」玻璃織維織品

                  •      此二元件在施工現場結合以強化受損的結構。玻璃織維提供強度,環氧樹脂則具有黏著力、防止腐蝕以及負                     載轉移的功能



Contour樹脂有2種系統:

標準溫度Contour                                 高溫Contour

攝氏-50度至79度                                攝氏-50度至135

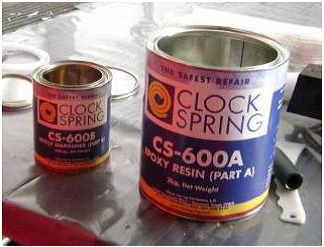

混合樹脂

1平方公尺的織品,需要約1公斤的樹脂。所提供的樹脂均已預先依所需使用的比例份量分裝,以達成最佳的使用效果,混合時應整罐使用。若需要小量使用,請依下列方式混合:

  • 標準樹脂 (CS-600) – 樹脂(A)與硬化劑(B)4:1的體積混合
  • 高溫樹脂 (CS-700) – 樹脂(A)與硬化劑(B)3:1的體積混合。

若管路有孔,使用壽命大於2年的溫度限制減少攝氏10



玻璃纖維僅在其所使用的方向提供極佳的強度。Contour中所使用纖維方向均經過精密的控制,採用現代化黏著(非編織)型織品。其由平面纖維多層疊合方式所複合而成。其已經過證實可提供最佳長期效用的織品型式(一如編織織品),則不容易因處理問題而受損。



Contour所使用的纖維系統有2種:

雙軸式(Biax)

適用直管、彎管及減徑管。

纖維的方向經向安排,使其圓周方向的強度,是軸向強度的2以符合管路上張力分布的需求。織品纏繞的方向應依管路的圓周方向



四軸式(Quad)

適用各種外型,包含T型管路以及其他複雜的外型。

纖維的排列讓其能確保在各方向提供相同的強度。維修施工較雙軸式厚30%,但不需特別安排織品的方向,因為其各方向的強度均相同

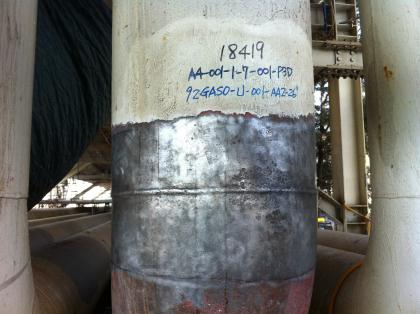

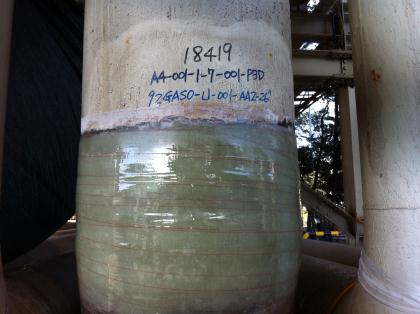

前                                                 中                                               後

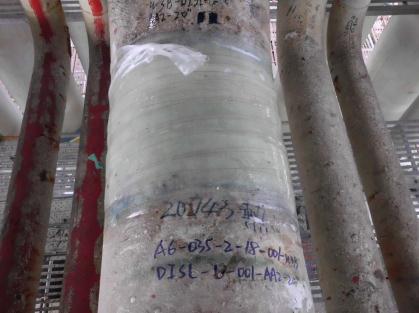

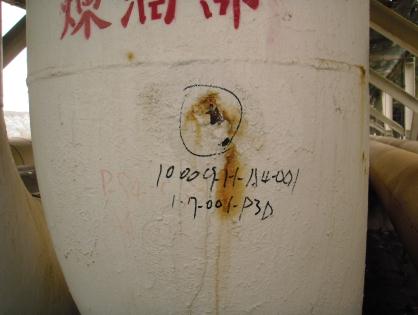

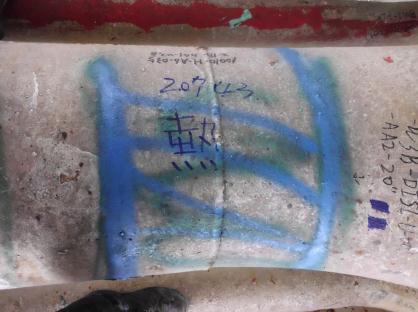

前                                                  中                                              後

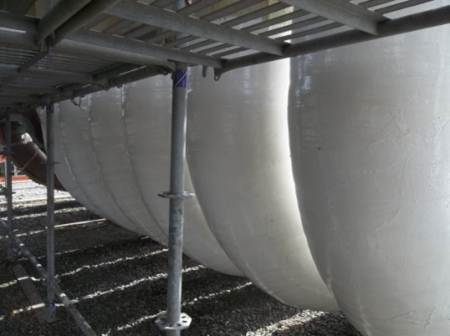

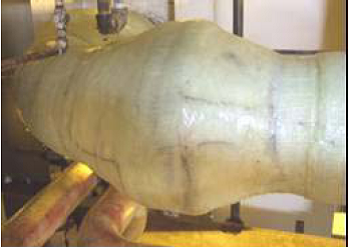

 Contour使用在其不規則形狀包覆

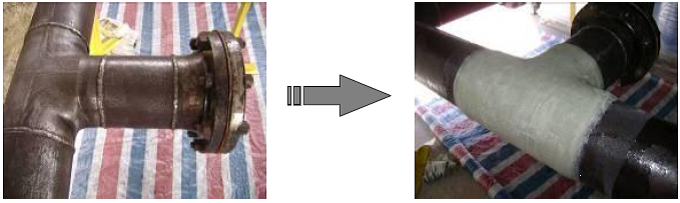

 T形肘捲繞之維修

                                    處理前                                                                                             處理後

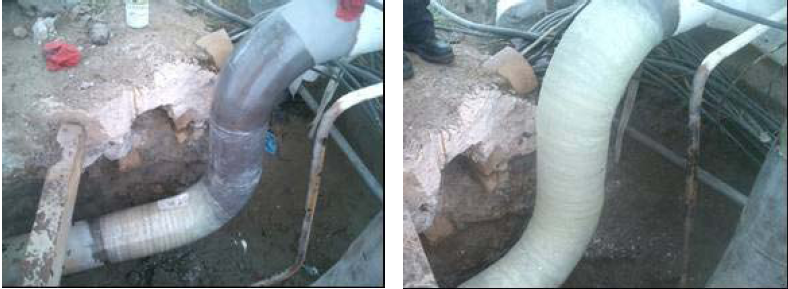

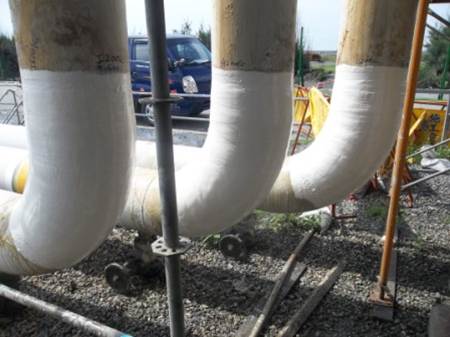

 彎管維修

                                  處理前                                                                                             處理後

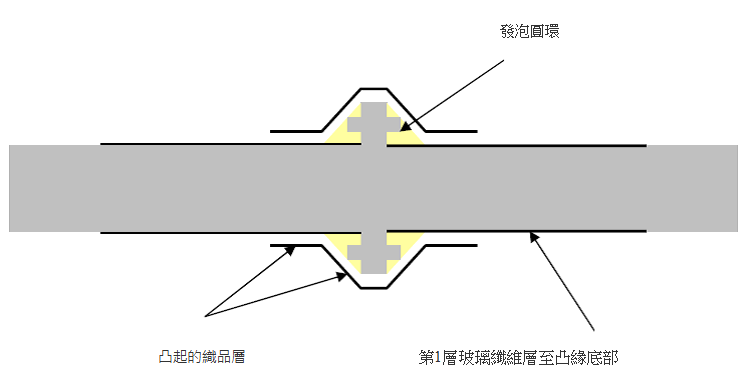

 凸緣與閥門

                                                                                                                      發泡圓環

                                    凸起的織品層                                                                                      1層玻璃纖維層至凸緣底部





完成圖
